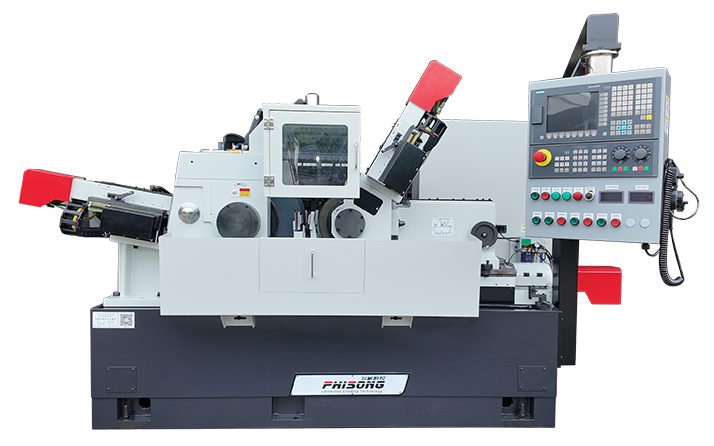

S250無心磨床

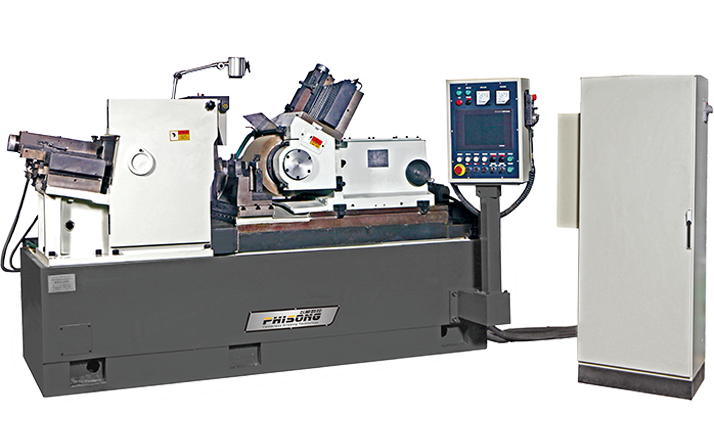

HCGM系列高精度數控無心磨床
HCGM系列高精度數控無心磨床
60
最大磨削直徑
P500×250×305
砂輪規格
P350×250×203
導輪規格
0.001
主進給最小進給量
性能
1.砂輪導輪修整器往復導軌均采用直線導軌。
2.砂輪導輪均為雙支承結構，主軸均為整體軸。
3.機床主進給導軌可采用SCHNEEBERGER高剛性直線導軌。
數控系統和軟件
SIEMENS數控系統
西門子
FANUC數控系統
發那科
MITSUBISHI數控系統
三菱
影片
規格參數
產品型號
S250
切入磨削
磨削直徑
2-60mm
通磨
磨削直徑
2-60mm
磨削輪規格
P500x250x305mm
導輪規格
P350×250×203mm
磨削輪轉速
1338r/min
導輪轉速(無極)
10-200r/min
導輪架回轉角度
垂直面內
-2°～+5°
水平面內
-1°～+3°
導輪架最小進給量
0.001mm
磨削輪修整器最小進給量
0.001mm
兩砂輪中心連線至托架底面高
200mm
冷卻水流量
50L/min
電動機功率
磨削輪電動機
15KW
導輪電動機
3KW
水泵電動機
0.25KW
潤滑泵電動機
0.09KW
磁性分離器
0.18 KW
機床引接電源
3N 50HZ 380V
機床外形尺寸(長×寬×高)
2800×2400×1600mm
機床重量
約6000Kg
工作精度(標準棒料)
圓度
0.001mm
圓柱度
0.0018mm
粗糙度
Ra0.16μm
