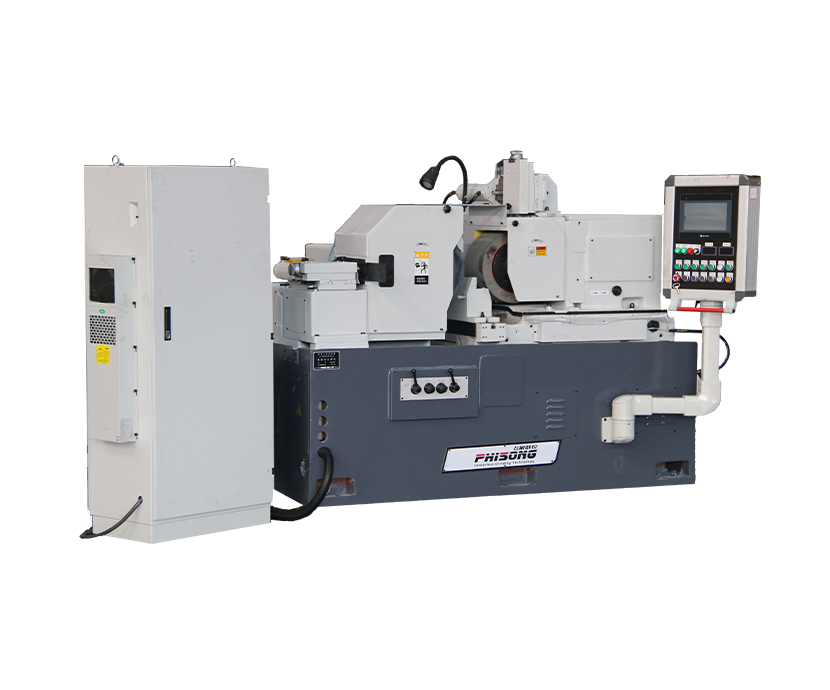

M10100無心磨床
中小型精密無心磨床系列
中小型精密無心磨床系列
100
最大磨削直徑
P500×200×305
砂輪規格
PDA350×200×203
導輪規格
0.002
主進給最小進給量
性能
性能：

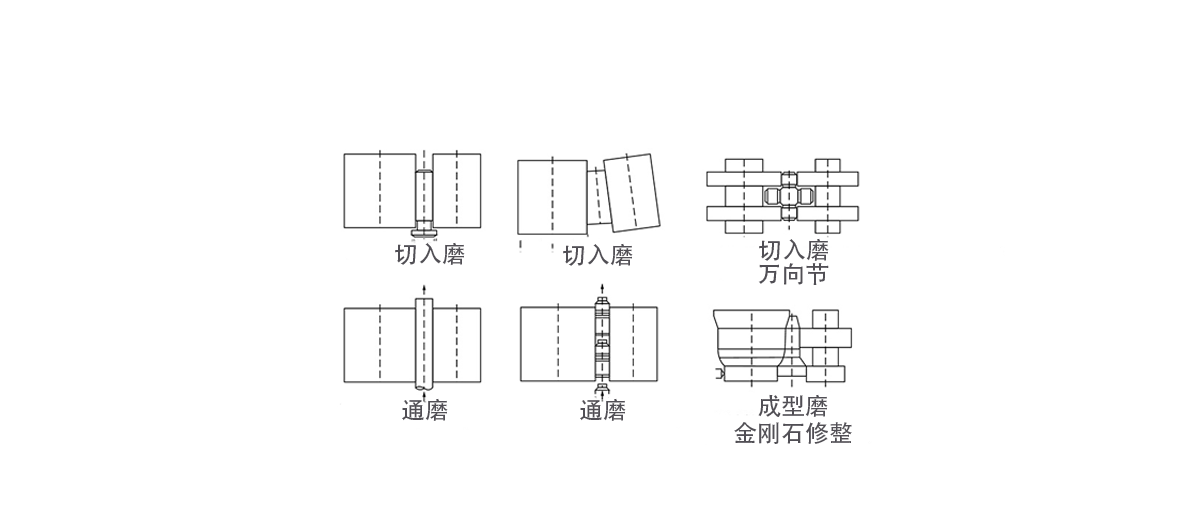

通磨：主要用來對各種圈類、軸類零件的圓柱面進行通過式磨削。
切入磨：對各種階梯、錐形和圓柱體旋轉面進行手動切入式磨削。
自動化
數控系統和軟件
SIEMENS數控系統
西門子
FANUC數控系統
發那科
MITSUBISHI數控系統
三菱
影片
規格參數
產品型號
M10100
切入磨削
磨削直徑
10-100mm
最大磨削長度
195mm
通磨
磨削直徑
10-100mm
磨削輪規格
P500×200×305mm
導輪規格
PDA350×200×203mm
磨削輪轉速
1338r/min
導輪轉速
10-200r/min
導輪回轉角度
垂直平面內
-2°～+5°
水平平面內
0°～+3°
進給機構手輪上分度盤每轉一格進給量
0.002mm
兩砂輪中心連線至托架底面高
255mm
機床總功率
磨削輪電動機
18.5KW
導輪電動機
2.2KW
機床引接電源
3N 380V 50HZ
機床外形尺寸(長×寬×高)
2675×1505×1615mm
機床重量
約4500Kg
工作精度(標準棒料)
圓度
0.002mm
圓柱度
0.003mm
粗糙度
Ra0.32μm
